1. Memory internal adalah memory yang dapat diakses secara langsung oleh prosesor. Dalam hal ini yang disimpan di dalam memori utama dapat berupa data atau program.
Fungsi dari memori utama sendiri adalah :
a. Menyimpan data yang berasal dari peranti masukan sampai data dikirim ke ALU (Arithmetic and Logic Unit) untuk diproses.
b. Menyimpan daya hasil pemrosesan ALU sebelum dikirimkan ke peranti keluaran menampung program atau instruksi yang berasal dari peranti masukan atau peranti pengingat sekunder.
Jenis-jenis memory internal adalah :
a. ROM (Read Only Memory) adalah perangkat keras pada computer berupa chip memori semikonduktor yang isinya hanya dapat dibaca dan tidak bias ditulis secara berulang-ulang. Memori ini berjenis non-volatile, artinya data yang disimpan tidak mudah hilang walaupun catu dayanya dimatikan.
b. RAM (Random Access Memory) adalah memori yang isinya dapat diganti-ganti selama computer dihidukan dan sebagai suatu penyimpanan data yang dapat dibaca atau ditulis dan dapat dilakukan scara berulang0ulang dengan data yang brbeda-beda. Memori ini berjnis volatile yaitu data yang tersimpan akan hilang jika catu daya dimatikan.
Karena alasan tersebut,maka program utama tidak pernah disimpan di RAM. Random artinya data yang disimpan pada RAM dapat diakses secara acak.Modul memori RAM yang umum diperdagangkan berkapasitas 128 MB, 256 MB, 512 MB, 1 GB, 2 GB, dan 4 GB.
RAM dibagi lagi menjadi dua jenis, yaitu jenis Statik dan Dinamik . RAM statik menyimpan satu bit informasi dalam sebuah flip-flop. RAM statik biasanya digunakan untuk aplikasi-aplikasi yang tidak memerlukan kapasitas memori RAM yang besar.
RAM dinamik menyimpan satu bit informasi data sebagai muatan.RAM dinamik menggunakan kapasitansi gerbang substrat sebuah transistor MOS sebagai sel memori elementer.Untukmenjaga agar data yang tersimpan RAM dinamik tetap utuh,data tersebut harus disegarkan kembali dengan cara membaca dan menulis ulang data tersebut ke memori. RAM dinamik ini digunakan untuk aplikasi yang memerlukan RAM dengan kapasitas besar, misalnya dalam sebuah komputer pribadi (PC).
2. Memory ekternal adalah memori tambahan yang berfungsi untuk menyimpan data atau program yang termasuk perangkat keras untuk melakukan operasi penulisan, pembacaan dan penyimpanan data dilar meori utana. Contoh: Hardisk, Flash Disk, dan Floppy Disk. Pada dasarnya konsep dasar memori eksternal adalah Menyimpan data bersifat tetap (non volatile), baik pada saat komputer aktif atau tidak. Memori eksternal mempunyai dua fungsi utama yaitu sebagai penyimpan permanen untuk membantu fungsi RAM dan yang untuk mendapatkan memori murah yang berkapasitas tinggi bagi penggunaan jangka panjang.
Jenis-jenis memory eksternal :
Berdasarkan Karakteristik Bahan
A Punched Card atau kartu berlubang : Merupakan kartu kecil berisi lubang-lubang yang menggambarkan berbagai instruksi atau data. Kartu ini dibaca melalui punch card reader yang sudah tidak digunakan lagi sejak tahun 1979.
Magnetic disk : Magnetic Disk merupakan disk yang terbuat dari bahan yang bersifat magnetik, Contoh : floppy dan harddisk.
B Optical Disk : Optical disk terbuat dari bahan-bahan optik, seperti dari resin (polycarbonate) dan dilapisipermukaan yang sangat reflektif seperti alumunium. Contoh : CD dan DVD
Magnetic Tape : Sedangkan magnetik tape, terbuat dari bahan yang bersifat magnetik tetapi berbentuk pita, seperti halnya pita kaset tape recorder.
Berdasarkan Jenis Akses Data
C DASD (Direct Access Storage Device):Mempunyai akses langsung terhadap data.Contohnya : Magnetik (floppy disk, hard disk), Removeable hard disk (Zip disk, Flash disk), Optical Disk dll.
D SASD (Sequential Access Storage Device):Mempunyai akses data secara tidak langsung(berurutan),seperti pita magnetik.
6) Arsitektur Family IBM-PC
IBM PC adalah sebutan untuk keluarga komputer pribadi buatan IBM, IBM PC diperkenalkan pada 12 Agustus 1981, dan (dipensiunkan) pada tanggal 2 April 1987.
Sejak diluncurkan oleh IBM, IBM PC memiliki beberapa keluarga antara lain:
• IBM 4860 PCjr
• IBM 5140 Convertible Personal Computer (laptop)
• IBM 5150 Personal Computer (PC yang asli)
• IBM 5155 Portable PC (sebenarnya merupakan PC XT yang portabel)
• IBM 5160 Personal Computer/eXtended Technology
• IBM 5162 Personal Computer/eXtended Technology Model 286 (sebenarnya merupakan PC AT)
• IBM 5170 Personal Computer/Advanced Technology
1. Komponen IBM-PC
• Sistem Kontrol BUS
• Sistem Kontrol Intrerrupt
• Sistem Kontrol RAM dan ROM
• Sistem Kontrol DMA
• Timer
• SistemKontrol I/O
2. Konfigurasi
Chipset adalah set dari chip yang mendukung kompatibel yang mengimplementasikan berbagai fungsi tertentu seperti pengontrol interupt, pengontrol bus dan timer. Chip khusus yang di sebut koprosesor yang beroperasi bersama dengan CPU guna meningkatkan fungsionalitasnya.
c. Komponen IBM-PC
• Sistem Kontrol BUS: Pengontrol BUS, Buffer Data, dan Latches Alamat
• Sistem Kontrol Interrupt: Pengontrol Interrupt
• Sistem Kontrol RAM dan ROM: Chip RAM dan ROM, Decoder Alamat, dan Buffer
• Sistem Kontrol DMA: Pengontrol DMA
• Timer: Timer Interval Programmable
• Sistem Kontrol I/O: Interface Paralel Programmable
d. Sistem Software
System software adalah abstrak, tidak memiliki bentuk fisik. Software tidak dibatasi oleh material serta tunduk pada hukum-hukum fisika atau oleh proses-proses manufaktur. Pengembangan software serta pengelolaan proyek pengembangan software adalah sulit karena kenyataan-kenyataan sebagai berikut:
Kompleks, sehingga sulit untuk dipahami
Tidak tampak, maka pengukuran kualitas software agak sulit dilakukan dan sulit melacak kemajuan pengembangannya
Mudah berubah, karena mudah untuk dimodifikasi namun kita sulit sekali melihat terlebih dahulu konsekuensi dari perubahan-perubahan yang dilakukan.
Software komputer adalah produk yang dihasilkan melalui serangkaian aktivitas proses rekayasa atau pengembangan, yang menghasilkan aktivitas berupa:
• Dokumen-dokumen yang menspesifikasikan program yang hendak dibangun
• Program yang dieksekusi komputer
• Dokumen yang menjelaskan program dan cara kerjanya program
e. Manfaat Arsitektural Arsitektur PC
Ada empat ukuran pokok yang menentukan keberhasilan arsitektur, yaitu manfaat arsitekturalnya yaitu:
Aplicability
Maleability
Expandibility
Comptible
Kinerja Sistem Untuk mengukur kinerja sistem, ada serangkaian program yang standard yang dijalankan yang biasa di sebut Benchmark pada komputer yang akan diuji.
f. Ukuran Kinerja CPU
• MIPS (Million Instruction PerSecond)
• MFLOP (Million Floating Point PerSecond)
• VUP (VAX Unit of Performance)
g. Ukuran Kinerja I/O Sistem
• Operasi Bandwith
• Operasi I/O Perdetik
h. Ukuran Kinerja Memori
• Memoy Bandwith
• Waktu Akses Memori
• Ukuran Memori
i. Biaya Sistem dapat diukur dalam banyak cara diantaranya
• Reliabilitas
• Kemudahan Perbaikan
• Konsumsi daya
• Berat
• Kekebalan
• Interface Sistem Software
7) PIPELINING dan RISC
1. Pengertian pipelining, pipelining yaitu suatu cara yang digunakan untuk melakukan sejumlah kerja secara bersama tetapi dalam tahap yang berbeda yang dialirkan secara kontinu pada unit pemrosesan. Dengan cara ini, maka unit pemrosesan selalu bekerja. Teknik pipeline ini dapat diterapkan pada berbagai tingkatan dalam sistemkomputer. Bisa pada level yang tinggi, misalnya program aplikasi, sampai pada tingkat yang rendah, seperti pada instruksi yang dijalankan oleh microprocessor.
Tahapan Pipeline
• Mengambil instruksi dan mem-bufferkannya.
• Ketika tahapan kedua bebas tahapan pertama mengirimkan instruksi yang dibufferkan tersebut
• Pada saat tahapan kedua sedang mengeksekusi instruksi, tahapan pertama memanfaatkan siklus memori yang tidak dipakai untuk mengambil dan membuffferkan instruksi berikutnya
Keuntungan Pipelining
• Waktu siklus prosesor berkurang, sehingga meningkatkan tingkat instruksi dalam kebanyakan kasus( lebih cepat selesai).
• Beberapa combinational sirkuit seperti penambah atau pengganda dapat dibuat lebih cepat dengan menambahkan lebih banyak sirkuit. Jika pipelining digunakan sebagai pengganti, hal itu dapat menghemat sirkuit & combinational yang lebih kompleks.
• Pemrosesan dapat dilakukan lebih cepat, dikarenakan beberapa proses dilakukan secara bersamaan dalam satu waktu.
Kerugian Pipelining
• Pipelined prosesor menjalankan beberapa instruksi pada satu waktu. Jika ada beberapa cabang yang mengalami penundaan cabang (penundaan memproses data) dan akibatnya proses yang dilakukan cenderung lebih lama.
• Instruksi latency di non-pipelined prosesor sedikit lebih rendah daripada dalam pipelined setara. Hal ini disebabkan oleh fakta bahwa intruksi ekstra harus ditambahkan ke jalur data dari prosesor pipeline.
• Kinerja prosesor di pipeline jauh lebih sulit untuk meramalkan dan dapat bervariasi lebih luas di antara program yang berbeda.
• Karena beberapa instruksi diproses secara bersamaan ada kemungkinan instruksi tersebut sama-sama memerlukan resource yang sama, sehingga diperlukan adanya pengaturan yang tepat agar proses tetap berjalan dengan benar.
• Sedangkan ketergantungan terhadap data, bisa muncul, misalnya instruksi yang berurutan memerlukan data dari instruksi yang sebelumnya.
• Kasus Jump, juga perlu perhatian, karena ketika sebuah instruksi meminta untuk melompat ke suatu lokasi memori tertentu, akan terjadi perubahan program counter, sedangkan instruksi yang sedang berada dalam salah satu tahap proses yang berikutnya mungkin tidak mengharapkan terjadinya perubahan program counter.
2. RISC merupakan rancangan arsitektur CPU yang mengembil dasar filosofi bahwa prosesor dibuat dengan arsitektur yang tidak rumit dengan membatasi jumlah instruksi hanya pada instruksi dasar yang diperlukan saja. Dengan kata lain RISC adalah arsitektur komputer dengan kumpulan perintah (instruksi) yang sederhana, tetapi dalam kesederhanaan tersebut didapatkan kecepatan operasi setiap siklus instruksinya. Kebanyakan pada proses RISC instruksi operasi dasar aritmatik hanya penjumlahan dan pengurangan, untuk perkalian dan pembagian sudah dianggap operasi ang kompleks. RISC menyederhanakan rumusan perintah sehingga lebih efisien dalam penyusunan kompiler yang pada akhirnya dapat memaksimumkan kinerja program yang ditulis dalam bahasa tingkat tinggi
Set instruksi prosesor CISC biasanya diimplementasikan dalam bentuk microcode, sementara pada prosesor RISC, perintah diterapkan secara individu tertanam. Arsitektur RISC digunakan pada komputer dengan kinerja tinggi, seperti komputer vektor. Selain digunakan dalam komputer vektor, desain ini juga diimplementasikan pada prosesor komputer lain, seperti pada beberapa mikroprosesor Intel 960, Itanium (IA64) dari Intel Corporation, Alpha AXP dari DEC, R4x00 dari MIPS Corporation, PowerPC dan Arsitektur POWER dari International Business Machine. Selain itu, RISC juga umum dipakai pada Advanced RISC Machine (ARM) dan StrongARM (termasuk di antaranya adalah Intel XScale), SPARC dan UltraSPARC dari Sun Microsystems, serta PA-RISC dari Hewlett-Packard.
8) PARALEL PROCESSING
1. Paralel Processing
Parallel Processing merupakan salah satu teknik yang digunakan dalam komputasi, yaitu teknik yang menggunakan dua atau lebih processor dalam melakukan komputasi dan dilakukan secara bersamaan. Komputasi adalah suatu aktifitas penghitungan atau pemecahan masalah, lalu bagaimana dengan processor. Processor merupakan sumber semua perintah, jika diibaratkan dalam makhluk hidup, prosessor merupakan otaknya. Idealnya satu komputer hanya memiliki satu prosesor saja, namun dengan berkembangnya teknologi, muncullah multi prosesor dimana dalam satu komputer terdapat dua prosessor yang digabung menjadi satu, contohnya dual core, core 2 duo, quad core, dan lain-lain.
Untuk melakukan berbagai jenis komputasi paralel diperlukan infrastruktur mesin paralel yang terdiri dari banyak komputer yang dihubungkan dengan jaringan dan mampu bekerja secara paralel untuk menyelesaikan satu masalah. Untuk digunakan perangkat lunak pendukung yang biasa disebut middleware yang berperan mengatur distribusi antar titik dalam satu mesin paralel. Selanjutnya pemakai harus membuat pemrograman paralel untuk merealisasikan komputasi. Salah satu middleware yang asli dikembangkan di Indonesia adalah OpenPC yang dipelopori oleh GFTK LIPI dan diimplementasikan di LIPI Public Center.
Pemrograman Paralel sendiri adalah teknik pemrograman komputer yang memungkinkan eksekusi perintah/operasi secara bersamaan. Bila komputer yang digunakan secara bersamaan tersebut dilakukan oleh komputer-komputer terpisah yang terhubung dalam satu jaringan komputer, biasanya disebut sistem terdistribusi. Bahasa pemrograman yang populer digunakan dalam pemrograman paralel adalah MPI (Message Passing Interface) dan PVM (Parallel Virtual Machine).
Tujuan utama dari pemrosesan paralel adalah untuk meningkatkan performa komputasi. Semakin banyak hal yang bisa dilakukan secara bersamaan (dalam waktu yang sama), semakin banyak pekerjaan yang bisa diselesaikan. Analogi yang paling mudah untuk diingat adalah, bila kamu dapat merebus air dalam sebelum memotong motong bawang saat kamu akan masak, waktu yang kamu butuhkan akan lebih sedikit dibandingkan bila kamu mengerjakan hal tersebut secara berurutan (serial). Atau waktu yang kamu butuhkan pada saat memotong bawang akan lebih sedikit jika kamu kerjakan berdua.
Perbedaan komputasi tunggal (menggunakan 1 processor) dengan komputasi paralel (menggunakan beberapa processor), maka kita harus mengetahui terlebih dahulu pengertian mengenai model dari komputasi. Ada 4 model komputasi yang digunakan, yaitu:

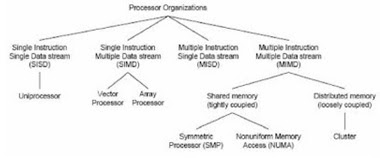

dengan komputasi paralel (menggunakan beberapa processor), maka kita harus mengetahui terlebih dahulu pengertian mengenai model dari komputasi. Ada 4 model komputasi yang digunakan, yaitu:
1. Komputer SISD (Single Instruction stream-Single Data stream)
2. Komputer SIMD (Single Instruction stream-Multiple Data stream)
3. Komputer MISD (Multiple Instruction stream-Single Data stream)
4. Komputer MIMD (Multiple Instruction stream-Multiple Data stream)
2. SIMD
Yang merupakan singkatan dari Single Instruction, Multiple Data. SIMD menggunakan banyak processor dengan instruksi yang sama, namun setiap processor mengolah data yang berbeda. Sebagai contoh kita ingin mencari angka 27 pada deretan angka yang terdiri dari 100 angka, dan kita menggunakan 5 processor. Pada setiap processor kita menggunakan algoritma atau perintah yang sama, namun data yang diproses berbeda. Misalnya processor 1 mengolah data dari deretan / urutan pertama hingga urutan ke 20, processor 2 mengolah data dari urutan 21 sampai urutan 40, begitu pun untuk processor-processor yang lain. Beberapa contoh komputer yang menggunakan model SIMD adalah ILLIAC IV, MasPar, Cray X-MP, Cray Y-MP, Thingking Machine CM-2 dan Cell Processor (GPU).
3. MIMD
Yang merupakan singkatan dari Multiple Instruction, Multiple Data. MIMD menggunakan banyak processor dengan setiap processor memiliki instruksi yang berbeda dan mengolah data yang berbeda. Namun banyak komputer yang menggunakan model MIMD juga memasukkan komponen untuk model SIMD. Beberapa komputer yang menggunakan model MIMD adalah IBM POWER5, HP/Compaq AlphaServer, Intel IA32, AMD Opteron, Cray XT3 dan IBM BG/L.
Pada gambar komputasi paralel, instruksi akan dibagi menjadi beberapa instruksi sesuai dengan banyaknya processor. Hal ini tentunya akan mempercepat kerja komputer dan mempercepat waktu untuk mendapatkan hasil.
4. ARSITEKTUR PENGGANTI
Dalam bidang teknik komputer, arsitektur pengganti merupakan konsep perencanaan atau struktur pengoperasian dasar dalam komputer atau bisa dikatakan rencana cetak biru dan deskripsi fungsional kebutuhan dari perangkat keras yang didesain. implementasi perencanaan dari masing-masing bagian seperti CPU, RAM, ROM, Memory Cache, dll
Jaringan Interkoneksi
Terdapat 5 komponen pada jaringan interkoneksi, yaitu :
• CPU
• Memori
• Interface : peralatan yang yangnmembawa pesanmasuk dan keluar dari CPU dan Memori
• Penghubung : saluran fisik yang dilalui bit-bituntuk berpindah tempat
• Switch : peralatan yang memiliki banyak portinput dan port output
Komunikasi diantara terminal-terminal yang berbeda harus dapat dilakukan dengan suatu media tertentu. Interkoneksi yang efektif antara prosesor dan modul memori sangat penting dalam lingkungan komputer. Menggunakan arsitektur bertopologi bus bukan merupakan solusi yang praktis karena bus hanya sebuah pilihan yang baik ketika digunakan untuk menghubungkan komponen-komponen dengan jumlah yang sedikit.
Jumlah komponen dalam sebuah modul IC bertambah seiring waktu. Oleh karena itu, topologi bus bukan topologi yang cocok untuk kebutuhan interkoneksi komponenkomponen di dalam modul IC. Selain itu juga tidak dapat diskalakan, diuji, dan kurang dapat disesuaikan, serta menghasilkan kinerja toleransi kesalahan yang kecil. Di sisi lain, sebuah crossbar menyediakan interkoneksi penuh diantara semua terminal dari suatu sistem tetapi dianggap sangat kompleks, mahal untuk membuatnya, dan sulit untuk dikendalikan. Untuk alasan ini jaringan interkoneksi merupakan solusi media komunikasi yang baik untuk sistem komputer dan telekomunikasi. Jaringan ini membatasi jalur-jalur diantara terminal komunikasi yang berbeda untuk mengurangi kerumitan dalam menyusun elemen switching.
